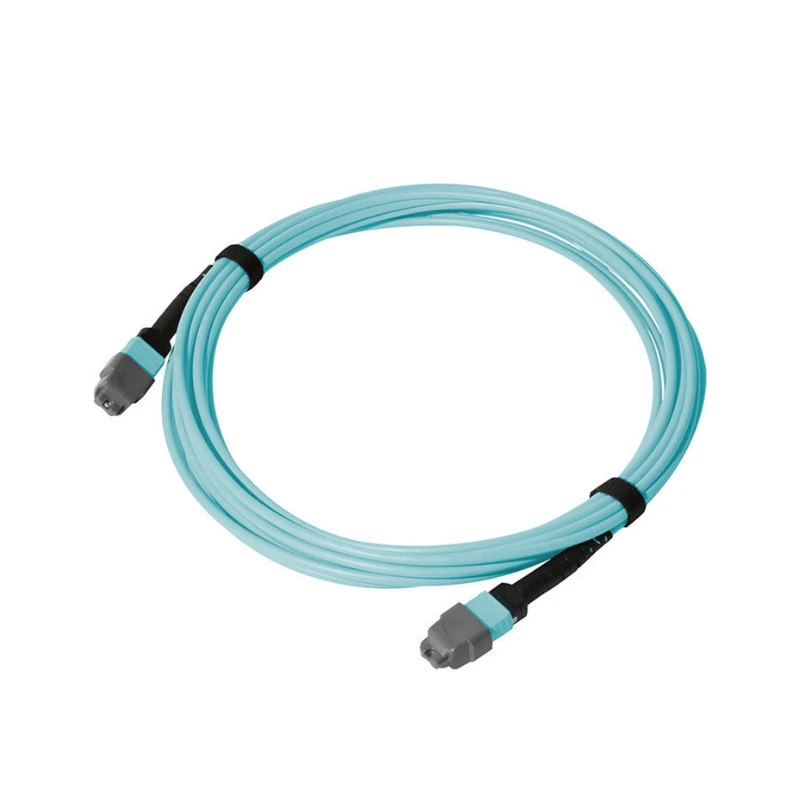

МТП Лоопбацк кабл

МТП Лоопбацк кабл је фабрички-састављен више-оптицки склоп који обезбеђује дефинисану оптичку повратну путању кроз МТП/МПО интерфејс. Он усмерава пренете оптичке канале назад на одређене пријемне канале у оквиру истог интерфејса за верификацију примопредајника, тестирање-портова комутатора, дијагностику опреме и процедуре оптичког тестирања.

Наведите МТП повратну петљу према циљном тестном интерфејсу. Потребну конфигурацију треба потврдити пре производње на основу интерфејса, спајања конектора, мапирања канала и услова оптичког тестирања.

Ускладите број влакана са интерфејсом:Изаберите број влакана у складу са активним оптичким каналима и конфигурацијом конектора интерфејса који се тестира.

Ускладите тип влакна са оптичким интерфејсом:Ускладите тип влакна са оптичким режимом специфицираним за циљни примопредајник, опрему или уређај за тестирање.

Потврдите пол МТП/МПО конектора:Потврдите тражени пол конектора из интерфејса за парење; мушки конектори су причвршћени, док су женски конектори откачени.

Потврдите мапирање Тк-у-Рк:Потврдите потребан однос Тк-на-Рк канал пре наручивања, посебно за конфигурације теста за{2}}специфичне апликације.

Проверите услове оптичког теста:Потврдите да ли тест захтева директну или пригушену повратну петљу и наведите потребан услов{0}}напајања за пријем где је применљиво.

Конфигурација повратне петље је дефинисана не само бројем влакана, већ и начином на који се емитовани канали враћају у предвиђене пријемне канале.

Директна повратна петља:Директна повратна петља враћа емитовани сигнал без намерног додатног слабљења када резултујућа снага пријема испуни захтев теста.

Ослабљена повратна петља:Ослабљена конфигурација уводи одређени додатни оптички губитак када тест захтева нижу снагу пријема.

Спецификација слабљења:Одредите потребно слабљење или циљни услов пријемника тако да се оптичка конфигурација може потврдити пре производње.

МТП склопови повратне петље се проверавају у односу на потврђену производну спецификацију пре испоруке, покривајући геометрију конектора, стање{0}}крајње стране, оптичке перформансе и дефинисано рутирање Тк-до{2}}Рк.

Конектор и крај-Контрола лица:Инспекција 3Д интерферометра се користи за проверу геометрије МТП/МПО конектора, укључујући висину влакана, помак врха и радијус закривљености, док се крајње стране конектора прегледају на контаминацију и видљиве дефекте.

Оптичка верификација и мапирање:Сваки склоп се појединачно тестира на губитке у уметању и повратне губитке у складу са наведеном конфигурацијом и испитном таласном дужином, док се дефинисано рутирање Тк-до-Рк проверава у односу на потврђено производно мапирање.

Тест записи:За појединачне склопове могу се обезбедити серијски записи о испитивању, укључујући применљиве податке оптичког испитивања и резултате инспекције за квалификацију производа и улазну инспекцију.

Прилагођени МТП каблови са повратном петљом су конфигурисани у складу са захтевима купца за опрему или тест{0}}учвршћење.

Интерфаце Референце
Обезбедите циљну опрему, примопредајник или интерфејс уређаја за тестирање{0}}тако да се потребни конектор и конфигурација склопа могу прегледати пре производње.

Маппинг Референце
За не-нестандардне повратне петље, наведите мапу портова, {{1}дијаграм положаја влакана или спецификацију ожичења Тк-до{3}}Рк.

Оптички захтев
Обезбедите потребно слабљење или циљни услов пријемника када је контролисана оптичка снага део спецификације теста.

Продуцтион Референце
Наведите потребну дужину кабла, количину, идентификацију и захтеве за паковање за понуду и производњу.
За конфигурације{0}}специфичне за апликације, ДИМИ прегледа испоручени интерфејс, мапирање и захтеве тестирања пре производње како би спецификација производње могла да се потврди у односу на захтевани склоп.
